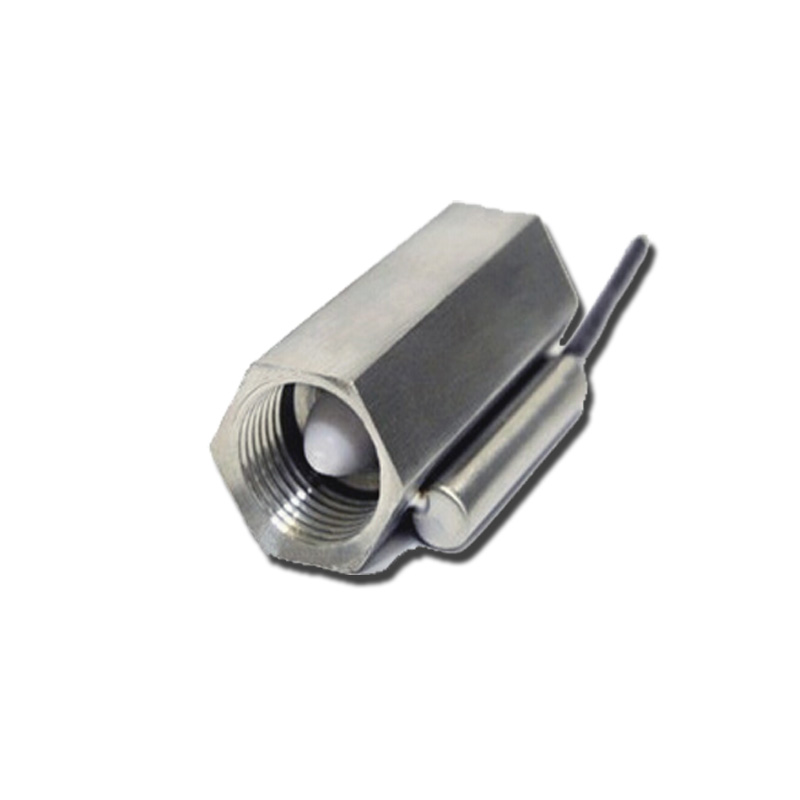

不锈钢活塞式水流开关

产品详情
流量开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程，当达到一定流量后水流转换为开关式电信号的传感器件。流量开关由磁芯、复位弹簧、锻铜或聚碳外壳和传感器组成。外壳为SUS304不锈钢制造，磁芯采用钕铁硼永磁材料，传感器磁控开关则为进口中功率元件。进水端与出水端接口均为G1/2“标准管螺纹。

工作原理：当管路中的水流量大于0.75L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出“1”开关信号，该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于0.75L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出“0”开关信号，停止系统工作。流量开关具有灵敏度高、耐久性强等优点。

主要参数：
外观尺寸：长*直径=62MM*￠24MM
适宜环境温度≧1℃
适宜工作温度≦100℃
最小启动流量：≧0.75L/min
最大通过流量：≦5L/min
额定工作压力≦0.65Mpa
壳体最大承压≦1.5Mpa
信号输出负载DC24V/1A、AC36V/1V或AC220V/0.1A

适应范围与条件：
（1）环境温度不低于0℃。不可敲打壳体。远离磁性物体。
（2）信号的输出是开关量，因此控制对象的连接方式必须也是开关控制关系。
（3）控制对象的功率不得大于信号负载能力。
